机顶盒TTL针脚如何找到？寻找方法是什么？

在日常生活中，我们常常会遇到需要对机顶盒进行检修或升级的情况，而了解如何找到机顶盒上的TTL针脚，对于完成这些任务至关重要。TTL（Transistor-TransistorLogic）针脚通常用于串行通信，它允许机顶盒与外部设备进行数据交换。本文将详细介绍机顶盒TTL针脚的位置寻找方法，帮助你轻松找到这些关键接口。

一、了解TTL针脚的基本概念

在开始寻找机顶盒的TTL针脚之前，我们需要先对TTL针脚有基本的了解。TTL针脚通常是一组排列有序的引脚，它们构成了串行通信接口。在机顶盒中，TTL针脚可能被用来进行固件升级、调试或其他数据交换过程。TTL接口一般包含电源、地线和数据线，而且数据线在进行通信时需要采用特定的电平标准。

二、识别机顶盒的TTL针脚位置

1.检查机顶盒的规格说明

在尝试寻找TTL针脚之前，查看机顶盒的用户手册或规格说明是非常关键的。通常，产品文档会提供详细的接口图和说明，有时会直接标注TTL针脚的位置。如果你仍然无法找到这些资料，可以尝试联系机顶盒的制造商获取技术支持。

2.观察机顶盒的外观设计

大多数机顶盒的TTL针脚都位于背面或侧面的接线口附近，通常它们会被设计成一组整齐的针脚。打开机顶盒的外壳，仔细观察其内部电路板，寻找可能的针脚排列区域。TTL针脚一般有特定的标识，如“TX”、“RX”分别代表发送和接收数据的针脚，以及“GND”表示地线。

3.识别相关针脚功能

在找到可能的TTL针脚后，你需要确认这些针脚的功能。由于TTL接口遵循特定的标准，你可以根据标准来识别每个针脚的作用。“TX”通常连接到“RX”上，反之亦然。在不确定的情况下，可以使用数字万用表测量针脚之间的电位差来辅助判断。

三、逐步指导：寻找机顶盒TTL针脚的具体步骤

1.准备工作

在开始寻找TTL针脚之前，你需要准备一些工具，包括但不限于：

防静电手环

螺丝刀套装

万用表

照明设备

摄像设备记录过程（可选）

2.打开机顶盒外壳

使用螺丝刀按照正确的顺序和方法打开机顶盒外壳。切记要断开电源，并确保防静电措施到位，以防止损坏机顶盒内部的电子元件。

3.观察电路板

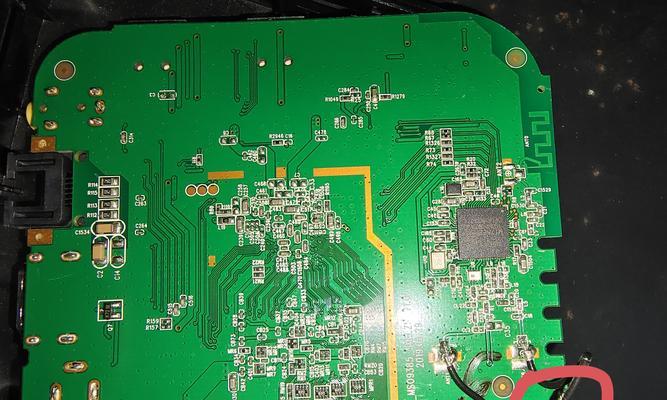

一旦打开机顶盒外壳，就会看到内部的电路板。使用照明设备和放大镜仔细检查电路板上的针脚排列。在一些机顶盒中，TTL针脚可能会有特别的颜色标记或贴纸标识。

4.使用万用表测量

如果针脚标识不明确，可以使用万用表进行测量。设置万用表为二极管测试模式，测量每个针脚与地线针脚（GND）之间的电位差。在TX和RX针脚附近，通常会有较高的电位差。

5.确认TTL针脚功能

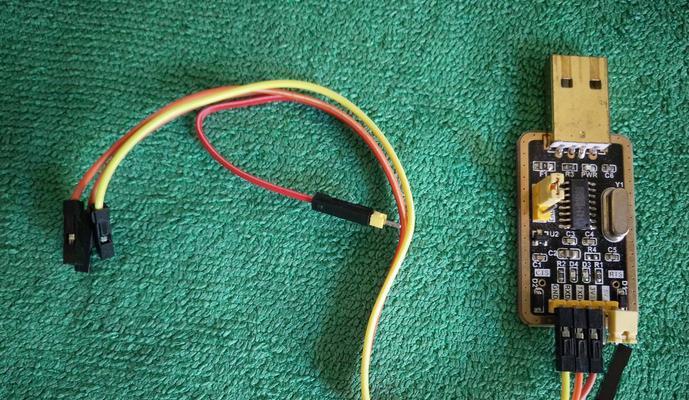

一旦找到可能的TX、RX和GND针脚，进行连接测试以确认其功能。可以将TTL串口适配器连接到计算机的串口（或通过USB转TTL适配器），并发送简单的信号以验证连接是否正确。

四、常见问题解答

1.如何判断针脚是否为TTL接口？

判断针脚是否为TTL接口可以通过测量针脚间的电位差来进行。TTL接口一般工作在3.3V或5V电平，如果测量结果符合这一点，则该针脚很可能是TTL针脚。

2.在找不到TTL针脚时应该怎么办？

如果确实找不到TTL针脚，且没有明确的标识，最安全的做法是联系专业的技术人员进行协助。自行猜测可能会导致设备损坏。

3.为什么需要找到TTL针脚？

找到TTL针脚对于进行机顶盒的固件升级、系统调试或是维修等操作非常关键。没有正确的针脚位置，这些操作无法顺利进行。

五、

找到机顶盒TTL针脚对于进行各种维护和升级工作来说是基础且关键的一步。通过理解TTL针脚的概念、准备正确的工具、仔细观察和测量电路板，以及使用万用表等设备进行测试，可以有效定位TTL针脚的位置。在这个过程中，重要的是要保持耐心，并且遵循正确的操作程序，以避免对机顶盒造成不必要的损害。如有疑问，及时寻求专业帮助，确保操作的安全性。
